CPU处理器

• Samsung S3C6410A，ARM1176JZF-S核，主频533MHz，最高667Mhz

DDR RAM内存

• 在板128M DDR RAM
• 32bit数据总线

FLASH存储

• 在板128M/256M/1GB Nand Flash, 掉电非易失

LCD显示

• 板上集成4线电阻式触摸屏接口，可以直接连接四线电阻触摸屏
• 支持黑白、4级灰度、16级灰度、256色、4096色STN液晶屏，尺寸从3.5寸到12.1寸，屏幕分辨率可以达到1024x768象素；
• 支持黑白、4级灰度、16级灰度、256色、64K色、真彩色TFT液晶屏，尺寸从3.5寸到12.1寸，屏幕分辨率可以达到1024x768象素；
• 标准配置为 4.3” 真彩LCD，分别率480x272，带触摸屏；

标准接口资源

• 1个100M以太网RJ45接口(采用DM9000网卡芯片)
• 1个DB9式RS232五线串口(另有4个TTL电平串口，见下)
• 1个mini USB Slave-OTG 2.0接口
• 1路3.5mm立体声音频输出接口，1路在板麦克风输入
• 1路TV-OUT输出接口
• 1路USB Host 1.1接口
• 1个标准SD卡座
• 1路红外接收头
• 5V直流电压输入

在板即用资源

• 1个I2C-EEPROM芯片(256byte)，主要用于测试I2C总线
• 4个 用户LED(绿色)
• 8个侧立按键(中断式资源引脚，带引出座)
• 1个可调电阻，用于ADC转换测试
• 1个PWM控制蜂鸣器
• 板载实时时钟备份电池

外扩接口资源

• 4个串口座(TTL电平, 2.0mm间距，直插式卡座)
• 10pin 2.0mm间距JTAG接口
• 双LCD接口(41pin迷你座，可兼容mini2440 LCD接口，和40pin 2.0mm双排座)
• 20pin 2.0mm间距SDIO接口(可接SD WiFi，其中还包含1路SPI和I2C接口)
• 20pin 2.0mm间距CMOS摄像头接口
• 30pin 2.0mm间距GPIO接口
• 40pin 2.0mm间距系统总线接口
• 10pin 2.0mm间距贴片按键引出座(含8路中断式按键引脚，电源和地)

PCB规格尺寸

• 6层高密度电路板，采用沉金工艺生产
• 110 x 110(mm)

操作系统支持

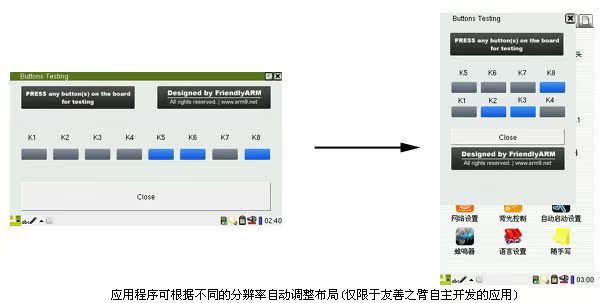

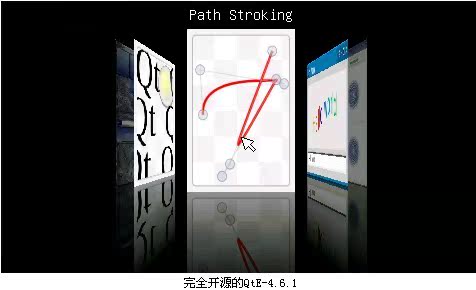

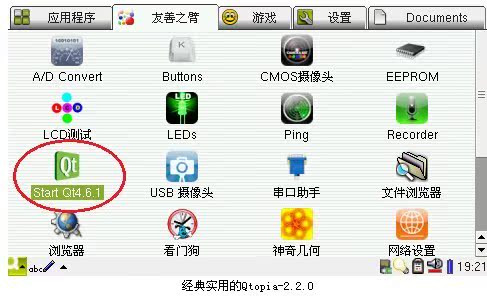

• Linux2.6.28.6 + Qtopia-2.2.0 + QtE-4.6.1
• WindowsCE.NET 6.0(R3)
• Android 2.0
• Ubuntu-0910

机械尺寸(Unit:mm)

   我们在6410开发板上所用的bios名为“Superboot”，它需要被烧写入SD卡中使用，关于它的USB下载功能，如果你之前使用过我们的2440系统，那么在Mini6410开发板上，你也会得心应手，因为它们的功能菜单和命令都几乎是完全相同的，你甚至不用重新安装USB下载驱动和dnw下载软件。

   Superboot还支持更加强大易用的SD卡直接安装或运行系统，这样你只需要简单的修改一下配置文件，无需连接电脑，当然也无需USB和dnw，你就可以快速而简单的烧写或运行各种系统，这对于喜欢奔波外出或者大批量生产的人来说，都十分有用，因为它只需一张SD卡就可以了。

   另外，你不用担心你使用的是WindowsXP，还是Vista，还是Windows7，甚至是64-bit的Windows7，我们提供的SD-Flasher烧写程序都可以畅通无阻的运行使用；你也不必担心你使用的是小容量的SD卡，还是高速大容量的SDHC卡，Superboot都可以安得其所。

   需要说明的是，Superboot是由友善之臂精心研制开发的，我们并不提供它的源代码，不过我们也提供了开源的u-boot，它也支持USB下载和SD卡启动，但功能和烧写的速度都比较有限，这里有个简单的对比列表.

 注释1：因为技高一筹，我们通过SD卡烧写系统的速度无与伦比，可以达到1.8MB/s，具体来讲

• Linux(yaffs2, 120M) - 仅需70秒
• WindowsCE6(34M) - 仅需20秒
• Android(UBIFS, 80M) - 仅需45秒

  注释1：一般市场上买到的SD卡为全盘FAT32格式，如果卡中存放了很多数据，强制烧写就有可能会不知不觉中破坏这些数据；基于此原因考虑，我们在Vista/Winows7中，先把SD卡自动分割为普通的FAT32格式区(自动命名卷标为“FriendlyARM)和无格式区(占130M)两部分，烧写软件将会依据卷标名称作为标志，把bootloader烧写到无格式区，这样就不会破坏普通FAT32格式区中的数据了。

  实际上，Vista/Windows7系统本身的安全性很高，普通用户是无法在Vista/Windows7系统上强制烧写SD卡的，因此必须要先分割才能写入；另一方面，鉴于使用WindowsXP的用户可能会嫌麻烦不想升级为Windows7，根据一?┩?系牡鞑?数据，这部分人还是占很大数量的??“嫌麻烦”也表明这部分用户凡事都希望尽快搞定，因此我们并没有在WindowsXP中采用“先分割，再烧写”这种更加安全的做法，而是根据习惯，采用了和三星一样的“强制烧写”的模式。

要使用SD卡脱机安装或者运行各种系统，需要先向已经烧好superboot的SD卡中拷贝一些必要的系统文件等，这其中包含一个名为“FriendlyARM.ini”的配置文件，通过它，你可以选择系统类型及相关文件。

下面我们就先体验一些极速安装或运行系统的简单步骤:

• 快速安装WindowsCE系统
  说明：开发板出厂时内置的系统为Linux，为了证明我们确实更新了系统，现在特意为它安装WindowsCE 6，在后面的步骤，你还可以把它恢复到Linux，请不必担心。

Step1: 把光盘中的”images”文件夹拷贝到SD卡中，双击打开”images\FriendlyARM.ini”文件，找到”OS=Linux”，并改为”OS=CE6”，保存修改，取出SD卡插到开发板上。
Step2: 把开发板S2开关设置为”SDBOOT”，并插入SD卡
Step3: 屏住呼吸，上电开机，这时你可以听到开发板上蜂鸣器“滴”的一声，同时板上的LED4开始点亮并闪烁
Step4: 静听秒表跳动的声音，可以注意到LED3,2,1逐个开始闪烁亮起，直到听到蜂鸣器“滴滴”两声，所有LED满格亮起，随后不停的跑马跳动，就说明系统已经烧写完毕，整个过程不到20秒。
Step5: 把开发板S2开关设置为”NAND”启动，这时重启系统就可以看到WindowsCE已经被安装好了。

• 快速更新为Android系统
  或许你对时下流行的Android更感兴趣，安装它也很容易，接上面的步骤，如下：

Step1: 把SD卡插入电脑，双击打开”images\FriendlyARM.ini”文件
Step2: 找到”OS=WindowsCE”，并改为”OS=Android”，保存修改，取出SD卡插到开发板上。
Step3: 上电开机，同样的“滴”一声开始，同样的“滴滴”两声结束，更新完毕，整个过程不到1分钟。
Step4: 把开发板S2开关设置为”NAND”启动，这时重启系统就可以看到Android已经被安装好了。

注意：如果你听到急促的“滴滴”声，或者看四个LED并行闪烁，那说明你可能拼写出错了。

• 快速恢复为Linux系统
  或许你已经试玩了一下Android，那确实看起来很花哨，但作为学习开发，它毕竟还是以Linux为基础的，所以，我们还是先恢复到古老而传统的Linux上吧，如下：

Step1: 把SD卡插入电脑，双击打开”images\FriendlyARM.ini”文件
Step2: 找到”OS=Android”，并改为”OS=Linux”，保存修改，取出SD卡插到开发板上。
Step3: 上电开机，同样的“滴”一声开始，同样的“滴滴”两声后更新完毕，因为我们制作的Linux包含了Qtopia-2.2.0和QtE-4.6.1两个系统，所以映像文件比较大，烧写时间比较长，整个过程1分钟左右。
Step4: 把开发板S2开关设置为”NAND”启动，这时重启系统就可以看到Linux已经被安装好，并且出现了校正界面。

注意：如果你听到急促的“滴滴”声，或者看四个LED并行闪烁，那说明你可?芷葱闯龃砹?

• 在SD卡中直接运行Ubuntu系统(800M)
  在这ARM盛行的时代，Ubuntu也不免来凑凑热闹，但是它太大了(500M)，我们认为没有必要把它烧写到NAND中，你可以直接在SD卡上运行它，如下：

Step1: 把SD卡插入电脑，双击打开”images\FriendlyARM.ini”文件
Step2: 找到”OS=Linux”，并改为”OS=Ubuntu”，；找到”Action=Install”，并改为”Action=Run”；保存修改，取出SD卡插到开发板上。
Step3: 上电开机，现在你就可以玩一玩Ubuntu了，你可以修改里面的设置并保存，它们不会丢失，除非你的卡丢失了；它们一般也不会破坏NAND里面的内容，除非有特殊的软件是专门针对NAND操作的。

注意：如果你听到急促的“滴滴”声，或者看四个LED并行闪烁，那说明你可能拼写出错了
